1.產品概述

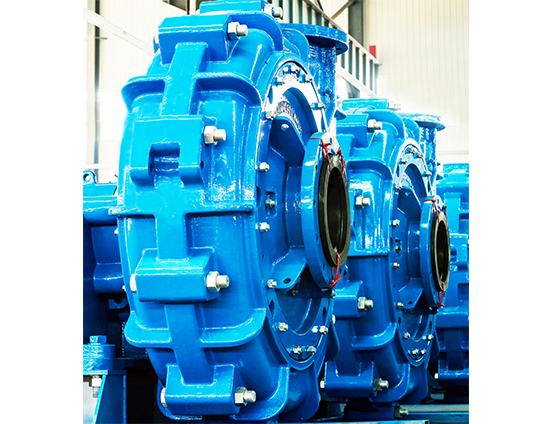

NZJAH系列渣漿泵為通用式重型渣漿泵，屬于臥式離心泵一種。結構上采用臥式雙殼體，其中內層殼體為過流易損件，需周期性更換，可選用高鉻金屬或橡膠材質。產品相對結構簡單，運行可靠，過流件壽命長，特別適用于中高濃度礦漿輸送。

NZJA系列渣漿泵為在NZJAH系列渣漿泵基礎上優化改型后的重型渣漿泵，主要對NZJAH系列渣漿泵護套進行了優化設計，進一步增強護套及前后護板的使用壽命，內襯過流件只能采用橡膠材質，在重磨損的工況條件下，內襯過流件耐磨性能優于NZJAH系列渣漿泵。

2.產品特點

1) 葉輪通常采用5葉片設計，葉輪及其他過流件部件采用重磨損設計，過流件的使用壽命長；

2) 過流件可根據工況條件，采用高鉻及橡膠材質搭配使用，靈活多樣；

3) 采用臥式雙殼體設計，現場安裝維護相對更加方便，

4) 軸承組件采用重載軸承設計，采用脂潤滑，不需要外接油站，只需定期維護加脂即可，軸承組件可選配加裝測溫元件，方便現場自動化控制；

5) 軸封形式多樣，可選用填料密封，副葉輪密封及機械密封三種，三種密封可相互替代更換而不需要更換其他部件；

6) 葉輪及護板之間的間隙設計有可調組件，在日常停機維護中可方便地進行間隙調整；

7) 泵與電機之間的連接方式根據工況及現場條件，可采用皮帶、聯軸器、減速機等方式；

8) 該系列渣漿泵可多級串聯使用，以滿足高揚程工位的需求；

9) 泵出口方向可按八個角度選裝安裝，以適應現場管路安裝。

3.適用范圍

1) 該系列渣漿泵為通用性重型渣漿泵，可適用于有色、黑色等金屬礦山磨礦、選礦流程中各類礦漿輸送，適用范圍廣泛；

2) 推薦使用的單級揚程低于60m，最大輸送揚程可達到80m；

3) 推薦適用重量濃度為60%，超過60%礦漿需要評估及相關流變試驗；

4) 當選用橡膠材質過流件時，輸送礦漿溫度推薦不超過70℃，當采用橡膠材質葉輪時，最大外圓線速度不超過28m/s；

5) 橡膠渣漿泵耐壓值不超過1.4Mpa，金屬泵耐壓值不超過2.1Mpa。

4.規格及流量范圍

下表為NZJA/AH系列渣漿泵在對應轉速下的最佳效率點，在實際運用，可以通過調節渣漿泵的轉速來調整各口徑泵的工作范圍，如涉及到選型還請聯系我們。
